开料机系列
PRODUCTS
产品详细
产品参数
| 每天加工板材数量 | 刨花板 | 45--95张 |
| 密度板 | 80--150张 | |
| 多层板、实木板 | 60--110张 | |
| 刀具 | 加工板材数量 | 刨花板：8-20张 |
| 密度板：50-70张 | ||
| 多层板、实木板：20-35张 | ||
| 效率方面 | 打孔速度 | 2秒/个 |
| 切割速度 | 12-20米/分钟 | |
| 人员数量 | 2人 |
配置品牌
| 序号 | 配置型号 | 品牌 | 品牌LOGO |
| 1 | 控制系统 | 台湾宝元 |
|
| 2 | 驱动 | 雷赛 |
|
| 3 | 主轴电机 | 德国UFC/天一 |
|
| 4 | 减速机 | 台邦 |
|
| 5 | 导轨 | 德国SLM |
|
| 6 | 丝杆 | 台湾TBI |
|
| 7 | 齿条 | BECHARM研磨 | BECHARM |
| 8 | 变频器 | 贝士德 | BEST |
| 9 | 低压电器 | 法国施耐德Schneider |
|
技术参数
| 操作系统 Control system | 台湾宝元（MW2200A）带手轮 Taiwai LNC（MW2200A） Handwheel/选配台湾新代系统 |
| 工作电压 | 380V±5% 50HZ1±1% |
| 外形尺寸 Dimension | 4000*2300*2500mm |
| 有效工作行程 Working size | 1220*2800mm(支持定制尺寸 Customized size available），最大进料高度70mm。 |
| 床身结构Machine structure | 六腿重型床身，高温淬火 Heavy duty with six leg, high temperature quenching |
| 床身加工方式 Machine processing method | 大型五面铣自动加工，精度2丝 Automatic 5 side machining with accuracy is 0.002mm |
| 传动组件 Drive parts | X、Y高精密齿轮齿条传动 Z轴丝杠，Y轴德国SLM30导轨，带法兰滑块 Y-axis is German SLM30 guide with flange slider |
| 整机齿条 Rack | BECHARM研磨 BECHARM Griding |
| 导轨齿条安装误差 Rail guide and rack installation error | 导轨齿条安装打表小于5丝 Less than 0.05mm |
| Z轴组件 Z axis parts | Z轴雷赛1500w纯伺服电机带抱闸 Z axis is Leisai 1500w servo motor with holding brake |
| Z轴固定方式 Z axis fixed method | 采用一体电机丝杆轴承C＆U轴承 Adopt integrated motor screw rod bearing C & U |
| Z轴丝杆 Z axis screw rod | 台湾TBI丝杆 Taiwan TBI |
| 整机电机组 Motor group | 雷赛1500W纯伺服 Leisai 1500w servo |
| 整机减速机 Reducer | 台邦高精度减速机 GPG high precision reducer |
| 主轴功率 Main spindle power | 德国UFC主轴/天一 6KW*4 German UFC spindle 6KW*4 ，18000r/min(选配24000r/min) |
| 变频器 Frequency converter | 贝士德 |
| 台面结构 Working table structure | 棕红色高品质加厚ABS台面 High quality Thickened ABS with brownish red color |
| 分区 Subregion | 真空吸附6分区 Vacuum table with 6 subregion |
| 真空吸附功率 Vacuum power | 7.5KW水冷大功率真空泵 7.5kw Water cooled high power vacuum pump |
| 吸尘方式 Dust collector method | 主轴自动分区吸尘 Spindle automatic partition dust collector |
| 对刀方式 Tool setting method | 千分级自动对刀仪 Thousand classification automatic tool setting instrument |
| 电器元件 Electrical components | 法国施耐德Schneider France Schneider |
| 整机线缆 Cable | 德国高柔双护全屏蔽线缆 German high flexible double protection full shield cable |
| 定位系统 Position system | 直角板材定位系统 Right angle panel position system |
| 下料功能 Unloading function | 双气杆自动推料（带二次吸尘） Double air automatic pushing (with secondary dust collection) |
| 上料功能 Loading function | 可定制 Customizable |
| 辅助功能 Auxiliary function | 侧面急停按钮，定位气缸，除尘 Side emergency stop button, positioning cylinder and dust collector |
| 机柜 Machine cabinet | 独立大机柜，四风扇循环散热方式 Independent large cabinet with four fans circulating cooling mode |
| 外观 Appearance | 整机工业级设计外观，外包围美观大方 The whole machine is industrial design appearance , beautiful and generous surrounding |
| 整机速度 Working speed | 极限速度可以达到80米/分钟 Limit speed can reach 80 m / min |
| 支持软件 Software | 支持G代码/code：（nc）、mmg、Plt、eng、dxf的拆单或门板软件 Support G code / Code: (NC), MMG, PLT, Eng, DXF dismantling software or door panel software |
| 售后保障 Ｗarranty period | 符合出口质量标准，整机质保1年 1 Year with export quality standards |
设备细节图
| 图片展示 | 细节描述 | |

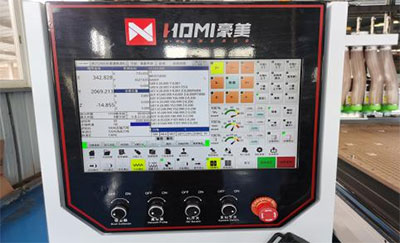

| 屏幕 Screen |
|
清华紫光高清工业屏，台湾宝元系统/新代控制界面设计人性化，傻瓜式操作，操作员经简单培训即可上岗，无需技术工。机器动作敏捷迅速，效率高，帮您实现产能飞跃。 |
| 控制电箱 |
|
控制柜内重要电器元器 件均采用施耐德等进口电器元件；主线路上配有滤波器，可以消除干扰，保证了控制系统的稳定性。 |
| 伺服电机 |
|
伺服驱动采用雷赛1500W大功率伺服马达，其具备高速度、高精度的传动最高性能，马达最大转矩可达350% |
| 推料二次吸尘 |
|
推料装置带吸尘系统，自动清洁台面 |
| 对刀仪 |
|
千分级高精度对刀仪，重复精度为0.002mm，IP68防护等级，300万次触点寿命，304不锈钢线缆保护软管，外罩保护盒。 |
| 导轨齿条 |
|
凯特30 导轨：规格大，接触面大，承载负荷能力强，在高速加工过程中可以更好的保证运行稳定性。导轨安装面全部大型铣床铣平，数控打孔，精度高。 |
| 主轴电机 |
|
风冷式高频主轴最大转速18000r/min（可选24000r/min）. |
| 拖链 |
|
采用新型拖链，内分格，将信号线、电源线按照规格区分开，更好的防御信号干扰，同时也杜绝了线缆工作过程中拧在一起。电缆线采用高揉性屏蔽线，使用寿命更长 |
| 集中润滑系统 |
|
采用智能中央集中润滑系统配套容积式分流系统，让设备的滑块、轨道等运动系统自动保养，可调试油路设计，保证各注油点润滑油的供给，延长设备使用周期 |
| 吸尘 |
|
超大吸尘罩，符合流体力学最优原理，双向吸尘可使吸尘率达90%以上，效果提升40%，工厂更干净、环保！ |
| 床身 |
|
采用方钢焊接，回火处理，消除焊接应力，保证使用多年后不会变形。床身加强筋比较密集，增加了床身强度，保证底板不变形。 |
| 结构 |
|
床身经过精密计算保证操作员工翻料操作速度以及定位的准确性，是同行设备的两倍以上并且没有任何误差，高刚性机体结构设计，并经材料应力分析及火处理，使机台精度永久不变形。 |

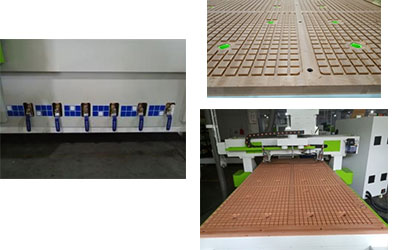

| 真空台面和吸附 |
|
高品质ABS胶底板，耐寒耐热，南北温差不变形不爆裂。24个真空通道，吸力强劲。6个真空分区，可自由开闭分区，大小板均可吸附良好。 |
| 物流 |
|
安全生产，安全发货，设备到达后，技术工程师当天到达用户现场进行安装、调试培训。 |
