HM-ZX5 数控三轴侧孔机
产品简述:

主要功能:扫码对接拉米诺隐形件,乐扣隐形件,滑扣隐形件,激光扫描三合一,盲孔,拉槽,槽孔、眼尾榫糟等。通过自动检测自动打侧孔功能:X轴和Z轴、Y轴三个伺服电机,深度伺服控制进退,方便快捷,准确度高、加工效率高。

适用范围:适用于板式家具、定制家具、橱柜衣柜、办公家具、实木家具、桌椅门窗、木制品,装修装饰行业等。

可加工板材:适合密度板、生态板、多层板、刨花板、平直实木板、铝蜂窝板等各种板材

咨询热线:

139-2828-8503

产品详细

产品参数

型号

Model

HM-ZX5

机器尺寸

Overall Size(L x W x H)

3100(可定制)*1560*1350 mm

工作气压

Working Pressure

0.6Mpa

总功率

Total power

5.75KW

进给速度

Feed speed

0-100m/min

板料厚度

Panel Thickness

10-70mm

板料长

Sheet length Width

2450(可定制)*1300mm

工作电压

Working Voltage

3-HP-AC380V/50HZ

整机重量

Weight

900KG

配置品牌

序号

配置型号

品牌

品牌LOGO

1

高速电机

RUNDAWORDS

天一

2

变频器

锐普



3

激光传感器Laser sensor

美国邦纳



4

触屏

MELLO



5

接近开关

台湾阳明



6

低压电器

正泰/天正



7

气动元件

亚德客



8

驱动

合资伺服



9

X Y轴双伺服电机

750W*2



10

导轨

台湾森堡勒



11

齿条

亮齿高精度研磨1.5斜齿



12

减速机

日本新宝

设备细节图

图片展示

功能

细节描述



触屏Touchscreen:昆仑通态

木工行业业内优秀的触控屏幕,反应快,不误触



三主轴

扫码对接各种隐形件,两个高速主轴



三伺服电机

X轴和Y轴两个伺服电机,深度伺服控制进退,方便快捷。



激光传感器

美国进口激光探头,深色板轻松识别,保证打孔精度、不漏孔。



斜压气缸

斜压气缸,板材不会后退



集中润滑系统

自动定时注油保养,油管连接至滑块和导轨和齿条等关键运动部位,全方位润滑,减少机器磨损,延长机器使用寿命。



国标床身

采用方钢焊接,回火处理,消除焊接应力,保证使用多年后不会变形。床身焊点比较密集,增加了床身强度,保证机架不变形。



精铣台面

CNC精铣台面,保证台面的水平。铣菱形槽增加台面的摩擦系数,板材不滑跑位。

资质文件

客户现场和成品样品

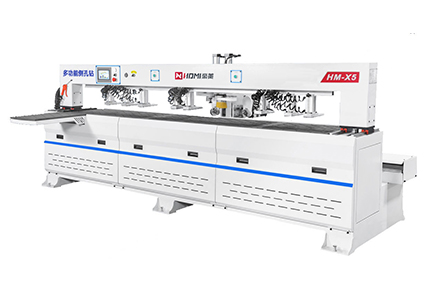

上一个产品:双轴侧孔机HM-X5
