每天加工板材数量

刨花板

45--95张

密度板

80--150张

多层板、实木板

60--110张

刀具

加工板材数量

刨花板：8-20张

密度板：50-70张

多层板、实木板：20-35张

效率方面

打孔速度

2秒/个

切割速度

12-20米/分钟

人员数量

2人

序号

配置型号

品牌

品牌LOGO

1

控制系统

台湾宝元/台湾新代（选配）

2

驱动

雷赛/台湾新代（选配）

3

主轴电机

德国UFC/RUNDAWORDS

4

减速机

台邦

5

导轨

德国SLM

6

丝杆

台湾TBI

7

齿条

BECHARM研磨

BECHARM

8

变频器

台湾Hpmont

9

低压电器

法国施耐德Schneider

操作系统 Control system

台湾宝元（MW2200A）带手轮 Taiwai LNC（MW2200A） Handwheel/选配台湾新代系统带手轮。

工作电压

380V±5%   50HZ1±1%

外形尺寸 Dimension

4000*2300*2500mm

有效工作行程 Working size

1220*2800mm(支持定制尺寸 Customized size available），最大进料高度70mm。

床身结构Machine structure

六腿重型床身，高温淬火 Heavy duty with six leg, high temperature quenching

床身加工方式
 Machine processing method

大型五面铣自动加工，精度2丝 Automatic 5 side machining with accuracy is 0.002mm

传动组件
 Drive parts

X、Y高精密齿轮齿条传动 Z轴丝杠，Y轴德国SLM30导轨，带法兰滑块 Y-axis is German SLM30 guide with flange slider

整机齿条 Rack

BECHARM研磨 BECHARM Griding

导轨齿条安装误差 Rail guide and rack installation error

导轨齿条安装打表小于5丝 Less than 0.05mm

Z轴组件
 Z axis parts

Z轴雷赛1500w纯伺服电机带抱闸
Z axis is Leisai 1kw servo motor with holding brake

Z轴固定方式 Z axis fixed method

采用一体电机丝杆轴承C＆U轴承 Adopt integrated motor screw rod bearing C & U

Z轴丝杆 Z axis screw rod

台湾TBI丝杆 Taiwan TBI

整机电机组 Motor group

雷赛1500W纯伺服 Leisai 1500w servo

整机减速机 Reducer

台邦高精度减速机  GPG BSG high precision reducer

主轴功率 Main spindle power

德国UFC自动换刀主轴 9KW German UFC spindle 9KW，24000r/min。

变频器 Frequency converter

台湾海浦蒙特Hpmont Taiwan Hpmont

台面结构 Working table structure

棕红色高品质加厚ABS台面  High quality Thickened ABS with brownish red　color

分区 Subregion

真空吸附6分区 Vacuum table with 6 subregion

真空吸附功率 Vacuum power

7.5KW水冷大功率真空泵 7.5kw Water cooled high power vacuum pump

吸尘方式 Dust collector method

主轴自动分区吸尘 Spindle automatic partition dust collector

对刀方式 Tool setting method

千分级自动对刀仪 Thousand classification automatic tool setting instrument

电器元件 Electrical components

法国施耐德Schneider France  Schneider

整机线缆 Cable

德国高柔双护全屏蔽线缆 German high flexible double protection full shield cable

定位系统 Position system

直角板材定位系统 Right angle panel  position system

下料功能 Unloading function

双气杆自动推料（带二次吸尘） Double air  automatic pushing (with secondary dust collection)

上料功能 Loading function

标配自动上料吸盘，后推，侧推气缸。

辅助功能 Auxiliary function

侧面急停按钮，定位气缸，除尘 Side emergency stop button, positioning cylinder and dust collector

机柜 Machine cabinet

独立大机柜，四风扇循环散热方式 Independent large cabinet with four fans circulating cooling mode

外观 Appearance

整机工业级设计外观，外包围美观大方 The whole machine is industrial design appearance , beautiful and generous surrounding

整机速度 Working speed

极限速度可以达到80米/分钟  Limit speed can reach 80 m / min

支持软件 Software

支持G代码/code：（nc）、mmg、Plt、eng、dxf的拆单或门板软件 Support G code / Code: (NC), MMG, PLT, Eng, DXF dismantling software or door panel software

售后保障 Ｗarranty period

符合出口质量标准，整机质保1年  1 Year with export quality standards

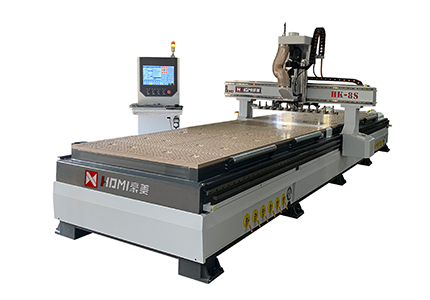

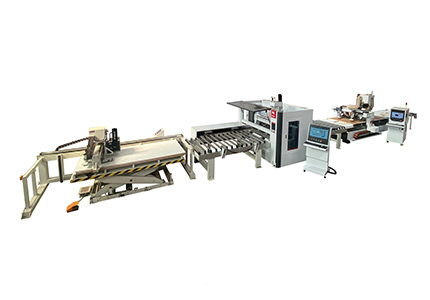

图片展示

细节描述

屏幕 Screen

清华紫光高清工业屏，台湾宝元/新代系统控制界面设计人性化，傻瓜式操作，操作员经简单培训即可上岗，无需技术工。机器动作敏捷迅速，效率高，帮您实现产能飞跃。

控制电箱

控制柜内重要电器元器
件均采用施耐德等进口电器元件；主线路上配有滤波器，可以消除干扰，保证了控制系统的稳定性。

伺服电机

伺服驱动采用雷赛1000W大功率伺服马达，其具备高速度、高精度的传动最高性能，马达最大转矩可达350%

推料二次吸尘

推料装置带吸尘系统，自动清洁台面

对刀仪

千分级高精度对刀仪，重复精度为0.002mm，IP68防护等级，300万次触点寿命，304不锈钢线缆保护软管，外罩保护盒。

导轨齿条

凯特30 导轨：规格大，接触面大，承载负荷能力强，在高速加工过程中可以更好的保证运行稳定性。导轨安装面全部大型铣床铣平，数控打孔，精度高。

主轴电机

风冷式9KW自动换刀高频主轴最大转速24000r/min.

直排12刀库

直排式12刀库，换刀简单，精准。

拖链

采用新型拖链，内分格，将信号线、电源线按照规格区分开，更好的防御信号干扰，同时也杜绝了线缆工作过程中拧在一起。电缆线采用高揉性屏蔽线，使用寿命更长

集中润滑系统

采用智能中央集中润滑系统配套容积式分流系统，让设备的滑块、轨道等运动系统自动保养，可调试油路设计，保证各注油点润滑油的供给，延长设备使用周期

吸尘

超大吸尘罩，符合流体力学最优原理，双向吸尘可使吸尘率达90%以上，效果提升40%，工厂更干净、环保！

床身

采用方钢焊接，回火处理，消除焊接应力，保证使用多年后不会变形。床身加强筋比较密集，增加了床身强度，保证底板不变形。

结构

床身经过精密计算保证操作员工翻料操作速度以及定位的准确性，是同行设备的两倍以上并且没有任何误差，高刚性机体结构设计，并经材料应力分析及火处理，使机台精度永久不变形。

物流

安全生产，安全发货，设备到达后，技术工程师当天到达用户现场进行安装、调试培训。

真空台面和吸附

高品质ABS胶底板，耐寒耐热，南北温差不变形不爆裂。24个真空通道，吸力强劲。6个真空分区，可自由开闭分区，大小板均可吸附良好。
